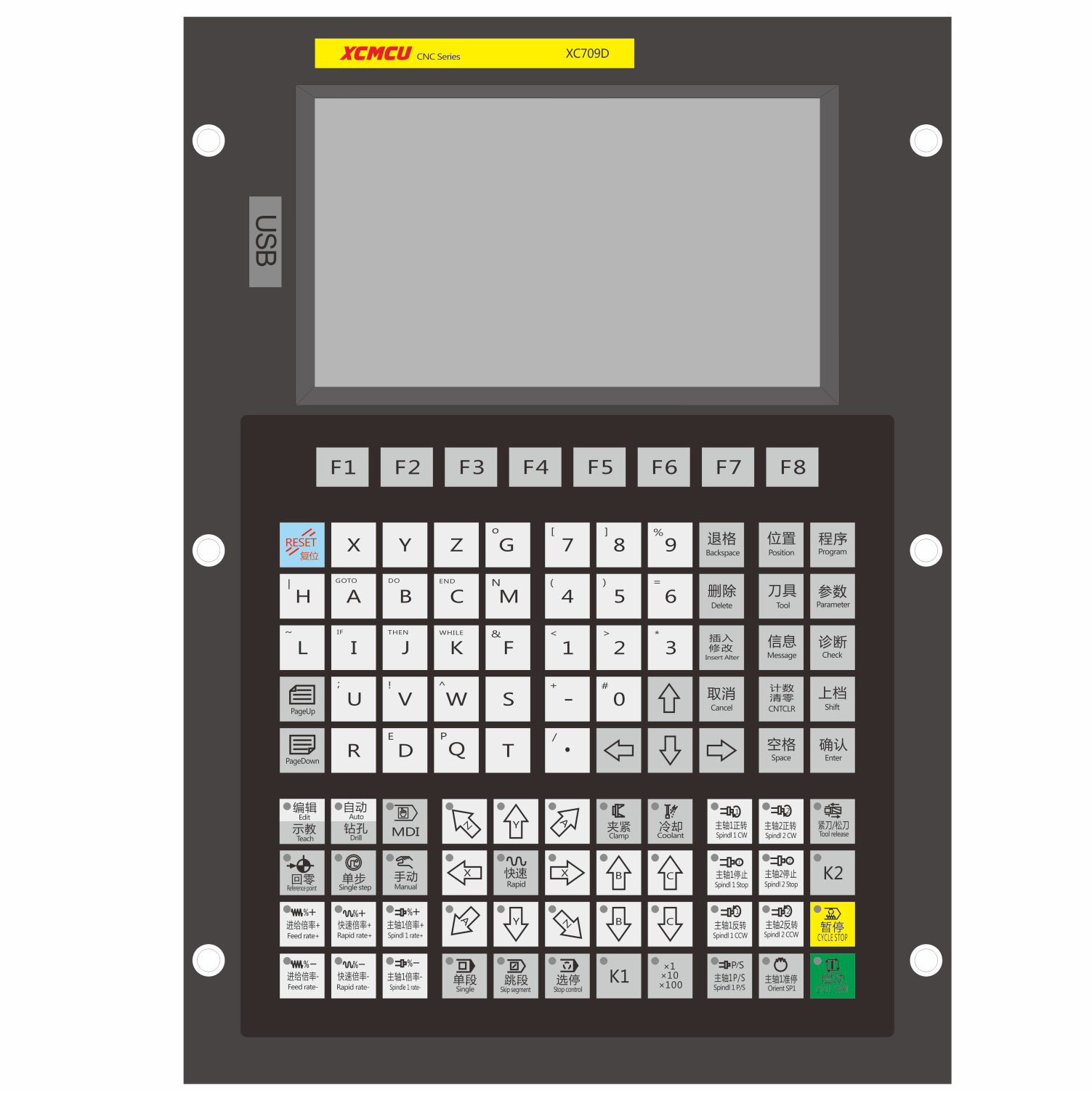

XC709D系列雕铣多功能数控系统为我公司研制的新一代数控系统。支持雕、铣、钻、攻加工。采用了32位高性能微处理器，运用实时多任务控制技术和硬件插补技术，全联动，高速小线段前瞻算法。0.001mm插补精度，可达速度30米/分。是雕刻机、小型加工中心、数控铣床、数控钻床选择。
XC709D系列软硬件特性：
★基于32位微处理器，全联动，0.001mm插补精度，最高速度30米/分，支持方向+脉冲和正交脉冲。
★国际标准G指令，兼容FANUC系统指令。
★支持RS485觉对值伺服。
★40种G指令，支持钻孔循环、攻丝循环。
★零件程序全屏幕编辑，内置512M海量程序空间，可储存500个零件程序。
★具备USB接口，支持U盘文件读写、数据备份。
★输入24(可扩展至96)点，输出24(可扩展至96)点（自定义），灵活方便。
★中、英文操作界面，完整的帮助信息，操作更方便。
★系统采用插补前加减速控制。
★支持刀长刀补和半径刀补。
★支持手轮试加工，方便程序调试。
★支持多级操作权限，方便设备管理，具备限时系统锁定功能。
★支持UG、Mastercam、PowerMill、FeatureCAM、ArtCAM、JDPaint、文泰等第三方软件G代码文件。
★支持自编程刀库，可灵活使用多种刀库。
技术规格
|
基 本 功 能 |
|
|
控制轴数 |
3~6轴（X、Y、Z、A、B、C) |
|
3轴:XC709DC, 4轴:XC709DD, 5轴:XC709DE, 6轴:XC709DF, |
|
|
联动轴数 |
全联动 |
|
刀库 |
支持，需要编辑刀库代码 |
|
主轴 |
2路模拟主轴,其中主轴1可用数字主轴(占用一个数字轴) |
|
主轴监控 |
有 |
|
指令单位 |
0.001毫米 |
|
指令值 |
±99999999×指令单位 |
|
快速进给速度 |
30000毫米/分 |
|
快速进给倍率 |
F0, 25%, 50%, 75%,100% |
|
脉冲方式 |
1：方向+脉冲 2：正交脉冲（如果驱动器支持，推荐，抗干扰更强） |
|
可达频率 |
100Khz,200Khz,500KHz可设置。 （500KHz只有在所有轴正交输出方式下才能实现） |
|
进给速度倍率 |
0～150% |
|
电子齿轮比 |
1～65535 |
|
自动加减速 |
有 |
|
高速小线段前瞻算法 |
有 |
|
手轮试加工 |
有 |
|
定位 |
G00 (可直线插补定位） |
|
插补 |
直线（G01)、圆弧（G02/G03/G12)、螺旋线插补 |
|
返回参考点 |
自动返回参考点（G28) |
|
LCD |
7英寸TFT液晶屏，分辨率800×480 |
|
软体键 |
8个 |
|
单步进给 |
x1，x10，x100 |
|
通讯接口 |
U盘接口 |
|
外置手轮接口 |
有 |
|
I/O 接口 |
24/24(可扩展至96/96) |
|
暂停（秒） |
有 |
|
准停状态 |
有 |
|
准停 |
有 |
|
存储行程检查 |
有 |
|
MDI运转 |
有，支持多段运行 |
|
复位 |
有 |
|
跳段开关 |
有 |
|
单段运行 |
有 |
|
程序保护开关 |
有 |
|
自诊断功能 |
有 |
|
紧急停 |
有 |
|
电源 |
单相 AC220V+10%-15%，50Hz±1Hz |
|
坐标系 |
机床坐标系（G53)，工件坐标系（G92，G54～G59)，局部坐标系（G52)，坐标系平面指定 |
|
自动坐标系设定 |
有 |
|
小数点输入 |
有 |
|
辅 助 功 能 |
|
|
辅助功能 |
M2位数，M代码自定义，手动/MDI/自动方式控制主轴正转、反转、停止；控制冷却液启停；控制润滑启停等 |
|
主 轴 功 能 |
|
|
主轴功能 |
双主轴 |
|
数字主轴 |
主轴1支持，占用一路数字轴（Z轴不支持），转速更稳定。 |
|
攻丝 |
支持 |
|
主轴模拟输出 |
有, 双主轴 |
|
刀 具 功 能 |
|
|
刀具功能 |
支持自动换刀，支持分中对刀，三点定圆心对刀 |
|
刀具补偿存储器 |
-9999.999～9999.999，99 个 |
|
刀具补偿 |
刀长刀补和半径刀补 |
|
编 辑 操 作 |
|
|
编辑功能 |
参数、诊断按位输入、程序编辑、MDI多程序段执行 |
|
存储容量 |
512M |
|
存储程序个数 |
500个 |
|
程序名的显示 |
中文、英文、数字、组合 |
|
程序行查找 |
有 |
|
跳过任选程序段 |
有 |
|
程序开关 |
有 |
|
显示 |
|
|
显示 |
中文，英文 |
|
加工时间、零件数显示 |
有 |
|
主轴转速，M/S指令 |
有 |
|
主机尺寸（mm） |
|
|
外形尺寸（高×宽×厚） |
328×236×80 |
|
开孔尺寸（高×宽） |
305×207 |
